LevelDB设计文档

王雪飞，马也驰

1.项目概述及目标

1.1 项目概述

本项目的背景是提升 LevelDB 在高写入负载场景下的性能。LevelDB 是一种轻量级的键值存储引擎，但在数据频繁更新或大值（Large Values）存储场景下，由于数据写入和合并（Compaction）过程的设计，其性能可能受到显著影响。为解决这一问题，项目目标是实现 KV（Key-Value）分离机制，以降低写放大现象并提高存储效率。

具体实现内容包括在 LevelDB 内部引入 KV 分离功能，即将键（Key）与值（Value）存储到不同的存储介质中。通过修改 SSTable 的结构设计，将键与指向值的指针存储在原有的文件中，而将实际值存储到单独的文件或存储介质中，从而减少 Compaction 操作对大值的处理负担。此外，项目还优化了数据访问逻辑，实现了值文件的高效读写支持。

该功能的应用场景主要包括：

1. 适用于大值写入频繁的场景，如日志存储、视频元数据管理等。
2. 提升 SSD 等固态存储设备的寿命，减少写入放大带来的磨损。
3. 在混合存储架构中，提高冷热数据分离的效率。

1.2 项目目标

本项目涵盖下面三个方面：

1. 实验一：在 LevelDB 的 value 中实现字段功能。
2. 实验二：实现 KV 分离。
3. 实验三：实现 Benchmark,测试并分析性能。

2. 实验内容

2.1 在 LevelDB 的 value 中实现字段功能

具体指：基于 levelDB扩展 value 的结构，使其可以包含多个字段，并通过这些字段实现类似数据库列查询的功能。

2.1.1 实验要求：

1. 字段存储：

• 将 LevelDB 中的 value 组织成字段数组，每个数组元素对应一个字段（字段名：字段值）。
• 字段会被序列化为字符串，然后插入LevelDB。
• 这些字段可以通过解析字符串得到，字段名与字段值都是字符串类型。
• 允许任意调整字段。

2. 查询功能：

• 实现通过字段值查询对应的 key。

2.1.2 实验内容

1. 数据存储与解析: 每个 value 存储为一个字符串数组，数组中的每个元素代表一个字段。

using Field = std::pair<std::string, std::string>;	  // field_name:field_value
using FieldArray = std::vector<std::pair<std::string, std::string>>;

编码函数：

void DBImpl::SerializeValue(const FieldArray& fields, std::string &value, size_t slot_num)

功能： 将传入的字段数组和 slot_num 序列化为字符串，并存到 value

字符串形式：

single value: || value_size(uint16_t) | slot_num(size_t) || {field_nums(uint16_t), attr1, attr2, ... } |

single attr: | attr1_name_len(uint8_t) | attr1_name | attr1_len(uint16_t) | attr1 |

输入： 字段数组, slot_num, &value

具体实现如下：

void DBImpl::SerializeValue(const FieldArray& fields, std::string &value, size_t slot_num) {
  std::string tmp_value;
  uint16_t value_size = sizeof(uint16_t);
  uint16_t field_nums = 0;
  for (const auto& field : fields) {
    const uint8_t attr_name_len = field.name.size();
    const uint16_t attr_value_len = field.value.size();
    const size_t attr_size = attr_name_len + attr_value_len + sizeof(uint8_t) + sizeof(uint16_t);
    char attr_data[attr_size];

    size_t off = 0;
    memcpy(attr_data+off, &attr_name_len, sizeof(uint8_t));
    off += sizeof(uint8_t);
    memcpy(attr_data+off, field.name.c_str(), attr_name_len);
    off += attr_name_len;
    memcpy(attr_data+off, &attr_value_len, sizeof(uint16_t));
    off += sizeof(uint16_t);
    memcpy(attr_data+off, field.value.c_str(), attr_value_len);
    off += attr_value_len;

    assert(off == attr_size);
    tmp_value += std::string(attr_data, attr_size);
    value_size += attr_size;
    field_nums ++;
  }

  char value_data[value_size];
  memcpy(value_data, &value_size, sizeof(uint16_t));
  memcpy(value_data+sizeof(uint16_t), tmp_value.c_str(), tmp_value.size());

  assert(sizeof(uint16_t) + tmp_value.size() == value_size);
  value = std::string(value_data, value_size);
}

解码函数：

void DBImpl::DeserializeValue(FieldArray& fields, const std::string& value_str)

功能： 将传入的待解码字符串反序列化为字段数组并存到 fields

字符串形式：

single value: || value_size(uint16_t) | slot_num(size_t) || {field_nums(uint16_t), attr1, attr2, ... } |

single attr: | attr1_name_len(uint8_t) | attr1_name | attr1_len(uint16_t) | attr1 |

输入： 存放解码结果的字段数组，待解码的字符串

具体实现如下：

void DBImpl::DeserializeValue(FieldArray& fields, const std::string& value_str) {
  const char *value_data = value_str.c_str();
  const size_t value_len = value_str.size();
  size_t attr_off = sizeof(uint16_t);

  while (attr_off < value_len) {
    uint8_t attr_name_len = *(uint8_t *)(value_data+attr_off);
    attr_off += sizeof(uint8_t);
    auto attr_name = std::string(value_data+attr_off, attr_name_len);
    attr_off += attr_name_len;

    uint16_t attr_len = *(uint16_t *)(value_data+attr_off);
    attr_off += sizeof(uint16_t);
    auto attr_value = std::string(value_data+attr_off, attr_len);
    attr_off += attr_len;

    fields.push_back({attr_name, attr_value});
  }

  assert(attr_off == value_len);
}

2. 通过字段查询 Key: 实现函数 FindKeysByField，传入字段名和字段的值就可以找到对应的key

std::vector<std::string> FindKeysByField(leveldb::DB* db, const Field& field)

功能： 根据传入的字段值 field 查找所有包含该字段的 key，由于一个字段值可能对应多个key，所以返回std::vector<std::string>

具体实现如下：

std::vector<std::string> FindKeysByField(leveldb::DB* db, const Field& field) {
  std::vector<std::string> keys;
  leveldb::Iterator* it = db->NewIterator(leveldb::ReadOptions());
  // 遍历数据库中所有的键值对
  for (it->SeekToFirst(); it->Valid()   ; it->Next()) {
    std::string key = it->key().ToString();
    FieldArray fields;
    // 调用 Get_Fields 函数，获取 key 对应的字段数组
    db->Get_Fields(leveldb::ReadOptions(), key, fields);
    // 遍历字段数组，如果字段数组中包含该字段，则将该 key 添加到 keys 中
    for (const auto& f : fields) {
      if (f.name == field.name && f.value == field.value) {
        keys.push_back(key);
        break; // 假设每个key中每个字段值唯一
      }
    }
  }

  delete it;
  return keys;
}

2.2 KV分离

在LevelDB中实现KV分离，即将键值对中的键和值存储在不同的存储区域，以优化写性能和点查询性能。

2.2.1 实验要求

1. KV 分离设计

• a. 将LevelDB的key-value存储结构进行扩展，分离存储key和value
• b. Key存储在一个LevelDB实例中，LSM-tree中的value为一个指向Value log文件和偏移地址的指针，用户Value存储在Value log中。

数据结构设计：

memtable中：| key | slot_num |

slot_page中: | slot0:{vlog_no(定长), offset(定长)}, slot1:{vlog_no, offset}, ... |

value_log 中：|value 长度 | slot_num | attr个数(定长) | attr1_name的长度(定长) | attr1_name(变长) | attr1_value的长度(定长) | attr1_value(变长) | ... | 2. 读取操作

• a. KV分离后依然支持点查询与范围查询操作。

读写操作：

Status DBImpl::Put_Fields(const WriteOptions& opt, const Slice& key, const FieldArray& fields)

功能：

将传入的字段数组插入数据库中

步骤：

1. 为当前 KV 对分配一个 size_t 类型的 slot_num；
2. 将 slot_num 转化为字符串形式 slot_num_str；
3. 调用 SerializeValue 函数将字段数组和 slot_num_str 序列化为字符串 serialized_value；
4. 实例化 slot_content 结构体 sc;
5. 调用 put_value 函数，以 sc 中的 vlog_num(vlog编号) 和 value_offset(在vlog中的偏移量) 为参数，将字符串 serialized_value 写入 vlog 中;
6. 调用 set_slot 函数，将 slot_content 中的内容赋值给 slot_num;
7. 将 slot_num 作为 value 写入数据库中;

代码实现：

Status DBImpl::Put_Fields(const WriteOptions& opt, const Slice& key,
const FieldArray& fields) {
std::string serialized_value;
// 分配一个 slot 下标
size_t slot_num = slot_page_->alloc_slot();
// 将 fields 序列化为字符串
SerializeValue(fields, serialized_value, slot_num);
struct slot_content sc;
// 将序列化后的字符串插入 value_log 中
vlog_set_->put_value(sc, slot_num, serialized_value);
slot_page_->set_slot(slot_num, &sc);

char data[sizeof(size_t)];
memcpy(data, &slot_num, sizeof(size_t));
Slice slot_val(data, sizeof(data));
// 将 slot_num 作为 value 插入 memtable 中
return DB::Put(opt, key, slot_val);
}

Status DBImpl::Get_Fields(const ReadOptions& options, const Slice& key,FieldArray& fields)

功能：

从数据库中读取 key 对应的字段数组

步骤：

读取流程

1. 读取 key 对应的 slot_num
2. 实例化 slot_content 结构体 sc
3. 根据 slot_num 从 slot_page_ 中读取 slot_content
4. 利用 sc 中的 vlog_num(vlog编号) 和 value_offset(在vlog中的偏移量) 从 vlog 中读取字符串
5. 将字符串进行解码得到 value

代码实现：

Status DBImpl::Get_Fields(const ReadOptions& options, const Slice& key,
FieldArray& fields) {
size_t slot_num;
// 从 memtable 中读取 key 对应的 slot_num
auto s = get_slot_num(options, key, &slot_num);
if (!s.ok()) {
return s;
}

struct slot_content sc;
std::string vlog_value;
// 根据 slot_num 获取 slot_page_ 中的信息
slot_page_->get_slot(slot_num, &sc);
// 根据 slot_page_ 中的信息，从 value_log 中读取字符串并存放到 vlog_value
vlog_set_->get_value(sc, &vlog_value);
if (vlog_value.empty()) {
return Status::NotFound("value has been deleted");
}
// 调用 DeserializeValue 函数，将 vlog_value 解码为字段数组 fields
DeserializeValue(fields, vlog_value);
return Status::OK();
}

Status DBImpl::Delete(const WriteOptions& options, const Slice& key)

功能： 删除 key 对应的条目

步骤：

1. 获取 key 对应的 slot_num

代码实现：

// 删除操作，删除 key 对应的条目
Status DBImpl::Delete(const WriteOptions& options, const Slice& key) {
size_t slot_num;
// get_slot_num 函数的作用: 获取 key 对应的 slot_num
auto s = get_slot_num(ReadOptions(), key, &slot_num);
if (!s.ok()) {
return s;
}

struct slot_content sc;
// get_slot 函数作用:
slot_page_->get_slot(slot_num, &sc);
// del_value 函数作用:
vlog_set_->del_value(sc);
slot_page_->dealloc_slot(slot_num);

return DB::Delete(options, key);
}

3. value_log 的管理

• a. 当Value log超过一定大小后通过后台GC操作释放Value log中的无效数据。
• b. GC能把旧Value log中没有失效的数据写入新的Value log，并更新LSM-tree里的键值对。
• c. 新旧Value log的管理功能。

GC 和 slot_page 管理, vlog管理： 4. 确保操作的原子性

锁机制：

2.2.1 实验内容

• 1. 不改变LevelDB原有的接口，实现KV分离。
• 2. 编写测试点验证KV分离是否正确实现。

设计思路：

1. value的分离式存储 我们使用若干个vlog文件，为每一个vlog文件设置容量上限（比如16MiB），并在内存中为每一个vlog维护一个discard计数器，表示这个vlog中当前有多少value已经在lsm tree中被标记为删除。
2. 存储value所在vlog和偏移量的元数据 我们在 memtable 和vlog中添加一个slot_page的中间层，这一层存储每一个key对应的value所在的vlog文件和文件内偏移，而lsm tree中的key包含的实际上是这个中间层的slot下标，而每一个slot中存储的是key所对应的vlog文件号以及value在vlog中的偏移。这样，我们就可以在不修改lsm tree的基础上，完成对vlog的compaction，并将vlog的gc结果只反映在这个中间层slot_page中。这个slot_page实际上也是一个线性增长的log文件，作用类似于os中的页表，负责维护lsm tree中存储的slot下标到vlog和vlog内偏移量的一个映射。这样，通过slot_page我们就可以找到具体的vlog文件和其文件内偏移量。对于vlog的GC过程，我们不需要修改lsm tree中的内容，我们只需要修改slot_page中的映射即可。
3. slot_page文件和vlog文件的GC 对于vlog文件，我们在内存中维护一个bitmap，用来表示每一个slot的使用情况，并在插入和GC删除kv时进行动态的分配和释放。对于vlog文件的GC，我们用一个后台线程来扫描所有vlog的discard计数器。当某些vlog的discard计数器超过某个阈值（比如1024），我们就对这些vlog文件进行GC过程，当GC完成之后将slot_page中的slot元数据进行更新，再将原来的vlog文件进行删除，GC过程就完成了。

2.2.1 相关代码文件

• /db/db_impl.cc: 修改函数 DBImpl::Get, DBImpl::Put 和 DBImpl::Delete,添加函数 Put_fields, Get_fields, get_slot_num,SerializeValue, DeserializeValue
• /db/db_impl.h: 添加两个结构体 SlotPage *slot_page_; VlogSet *vlog_set_ ，添加增加的相关函数的声明
• /db/shared_lock.h 定义了一个 SharedLock 类，用于实现读写锁机制，包含四种操作：soft_lock():获取共享读锁，确保在没有写操作时允许多个读操作并发进行；soft_unlock():释放共享读锁；hard_lock():获取独占写锁，确保只有当没有其他读写操作时，允许写入操作进行；hard_unlock():释放独占写锁。
• /db/slotpage.h
• /db/threadpool.h
• /db/vlog.h
• /db/vlog_gc.cpp
• /db/vlog_gc.h
• /db/vlog_set.cpp
• /db/vlog_set.h
• /test/db_test3.cc：测试 value 的字段功能
• /test/db_test4.cc
• /test/db_test5.cc
• CMakeLists.txt：添加可执行文件

对于每一次读取，用户线程先读取lsm tree中key的slot_num下标，然后到slot_page中读取对应的slot内容(每一个slot都是定长的)，之后再在这个slot中读取value所在的vlog文件号和偏移量offset，之后到对应的vlog文件中读取value。

但是这又带来了一个问题，我们该如何管理slot_page这个文件？当插入新的kv时，我们需要在这个slot_page中分配新的slot，在GC删除某个kv时，我们需要将对应的slot进行释放。这里我们选择在内存中维护一个可线性扩展的bitmap。这个bitmap中每一个bit标识了当前slot_page文件中对应slot是否被使用，是为1，不是为0。这样一来，在插入新kv时，我们可以用bitmap来分配一个新的slot（将bitmap中第一个为0的bit设置为1），将内容进行写入；在GC删除某个kv时，我们将这个slot对应的bitmap中的bit重置为0即可。

5. 功能测试

5.1 在 LevelDB 的 value 中实现字段功能

5.1.1 功能测试

1. 能否以字段形式插入并读取数据
2. 能否以通过字段值查询对应的 key

Status OpenDB(std::string dbName, DB **db) {
  Options options;
  options.create_if_missing = true;
  return DB::Open(options, dbName, db);
}

TEST(TestSchema, Basic) {
  DB *db;
  WriteOptions writeOptions;
  ReadOptions readOptions;
  if(OpenDB("testdb", &db).ok() == false) {
    std::cerr << "open db failed" << std::endl;
    abort();
  }
  std::string key1 = "k_1";
  std::string key2 = "k_2";
  FieldArray fields1 = {
      {"name", "Customer1"},
      {"address", "IVhzIApeRb"},
      {"phone", "25-989-741-2988"}
  };

  FieldArray fields2 = {
      {"name", "Customer1"},
      {"address", "ecnu"},
      {"phone", "123456789"}
  };
  FieldArray fields3 = {
      {"name", "Customer2"},
      {"address", "ecnu"},
      {"phone", "111111111"}
  };
  // 序列化并插入
  std::string value1 = SerializeValue(fields1);
  std::string value2 = SerializeValue(fields2);
  std::string value3 = SerializeValue(fields3);
  db->Put(leveldb::WriteOptions(), key1, value1);
  db->Put(leveldb::WriteOptions(), key2, value2);
  db->Put(leveldb::WriteOptions(), key2, value3);

  // 读取并反序列化
  std::string value_ret;
  db->Get(leveldb::ReadOptions(), key1, &value_ret);
  auto fields_ret = ParseValue(value_ret);

  // 检查反序列化结果
  ASSERT_EQ(fields_ret.size(), fields1.size());
  for (size_t i = 0; i < fields_ret.size(); ++i) {
    ASSERT_EQ(fields_ret[i].first, fields1[i].first);
    ASSERT_EQ(fields_ret[i].second, fields1[i].second);
  }

  // 测试查找功能
  Field query_field = {"name", "Customer2"};
  std::vector<std::string> found_keys = FindKeysByField(db, query_field);
  std::cout << "找到的key有：" << found_keys.size() << "个" << std::endl;

  // 关闭数据库
  delete db;
}

int main(int argc, char **argv) {
  testing::InitGoogleTest(&argc, argv);
  return RUN_ALL_TESTS();
}

5.1.2 测试结果

插入三条数据，name 字段分别为： Customer1, Customer1, Customer2

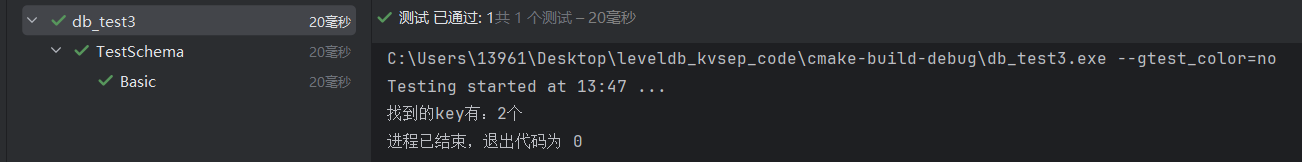

先根据 "name":"customer1"查找，结果为：

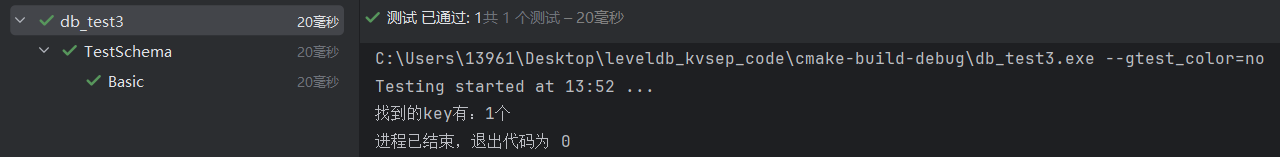

在根据"name":"customer2"查找，结果为：

5.2

单元测试:

1. 测试插入超过初始slot_page等slot数量之后，是否还能正常插入，检查slot_page文件等线性可扩展性
2. 测试插入后，进行删除，等待GC完成后再读取value和vlog的大小，看看GC过程是否正常进行。

性能测试:

1. 测试插入的吞吐
2. 测试在只有删除的情况下，GC的效率
3. 测试在插入和删除不同比重的负载下，系统的吞吐情况

吞吐率下降很多 写放大下降很多

6. 可能遇到的挑战与解决方案

列出实现过程中可能遇到的技术难题及其解决思路，如如何处理GC开销、数据同步、索引原子更新等问题。 各种参数的设置，比如vlog的容量上限，以及slot_page的bitmap管理方式是否足够高效？以及在GC过程中如果对被GC中的vlog进行写入该让用户线程和后台线程以什么样的方式进行同步？slot_page的读写放大也是一个重要的问题。

7. 分工和进度安排

功能	完成日期	分工
Field相关接口实现	12.8	王雪飞
value_log中value的存储格式	12.8	王雪飞
slot_page 相关接口	12.8	马也驰
slot_page实现	12.8	马也驰
修改leveldb的接口实现字段功能	12.17	王雪飞
vlog的GC实现	12.29	马也驰
性能测试	1.5	王雪飞, 马也驰
功能测试	1.5	王雪飞， 马也驰
